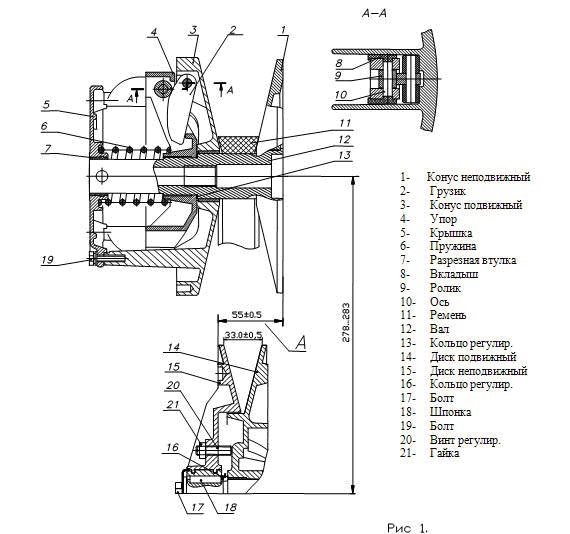

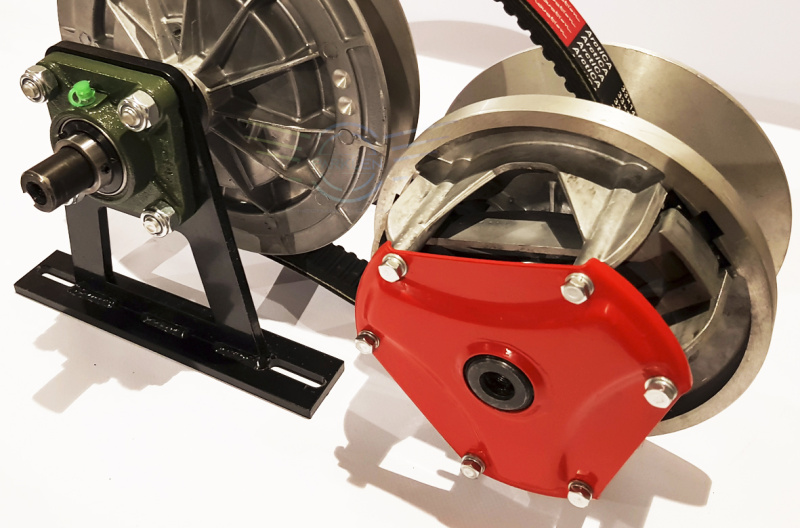

Вариатор снегохода представляет собой автоматическую бесступенчатую клиноременную передачу. Вариатор состоит из двух шкивов – ведущего и ведомого, его разрез изображен на рисунке 1.
Ведомый шкив в комплект поставки не входит.
Вариатор осуществляет регулирование передаточного отношения по двум параметрам: частота вращения (обороты) двигателя и сопротивление движению снегохода. В зависимости от сочетания этих параметров при движении снегохода автоматически устанавливается определенное передаточное отношение клиноременной передачи. Кроме того, ведущий шкив вариатора выполняет функцию муфты сцепления – при падении оборотов двигателя ниже 2200 об/мин происходит разобщение вала двигателя и коробки реверса.
2. Технические данные.
Габаритные размеры:
- диаметр, мм 210
- длина, мм 167
- масса, кг 3,8
3. Устройство и работа регулятора.
Центробежный регулятор состоит из неподвижного конуса 1 с валом 12; подвижного конуса 3 с грузиками 2, вращающимися на осях; упора 4 с роликами 9, по которым перемещаются грузики; крышки 5 и пружины 6, установленной между упором и крышкой. Неподвижный конус и упор соединены с валом правой резьбой. На коленчатый вал неподвижный конус наворачивается с помощью воротка (момент затяжки 8…10 кг/м). Пружина обеспечивает холостой ход вариатора, так как разводит конуса шкива при уменьшении оборотов двигателя или его остановке. На режиме холостого хода между ремнем и конусной поверхностью подвижного конуса должен быть зазор 1…3 мм, который регулируется кольцами 13, устанавливаемыми между упором и выступом вала.
Центробежный регулятор работает следующим образом: при вращении регулятора центробежные силы, действуя на грузики, стремятся повернуть их таким образом, чтобы отодвинуть подвижный конус от упора и сжать ремень в канавке шкива. Центробежным силам противодействует возвратная пружина, действие которой грузики преодолевают, начиная с 2200 об/мин. Дальнейший рост оборотов двигателя приводит к захвату конусами ремня и увеличению силы его сжатия и натяжения от нуля до рабочей величины, достаточной для передачи крутящего момента и преодоления сил сопротивления движению снегохода.
4. Монтаж и демонтаж шкива.
Для установки шкива наверните его на хвостовик коленчатого вала двигателя, сдвиньте подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и выполните затяжку воротком за вал. Момент затяжки 8…10 кг/м. Установите ремень и кожух вариатора в соответствии с руководством по эксплуатации снегохода.
5. Регулировка вариатора.
Приобретенный Вами шкив вариатора отрегулирован под ремень 33х14х1120La фирм Optibelt, Dayco или Rubena. Допускается применение ремня 34,5х14х1120 без дополнительных регулировок.
После установки шкива на снегоход Вам необходимо произвести следующие регулировки:
-
Проверьте расстояние Б между кромками конусов 15 и 14 ведомого шкива. Для ремня 33х14х1120 оно должно быть 33±0,5 мм (см. рисунок). Правильность этой регулировки можно проверить, вложив ремень в канавку ведомого шкива, — ремень не должен выступать из канавки более чем на 2 мм. Если ремень выступает из канавки больше, чем на 2 мм, то отверните болт 18 и с помощью съемника демонтируйте неподвижный ведомый конус, снимите с вала шпонку 17, затем установите на вал одно или два кольца 16 из комплекта ЗИП. Произведите сборку в обратной последовательности. Установка одного кольца уменьшает выступ ремня из канавки на 2 мм.
-
Проверьте расстояние А между торцами неподвижных конусов шкивов, оно должно быть 55±0,5 мм. При необходимости отрегулируйте это расстояние перемещением двигателя в пазах подмоторного основания.
-
Установите ремень на снегоход, включите нейтраль и поверните ведомый шкив несколько раз, чтобы ремень вышел на внешний диаметр шкива. Проверьте натяжение ремня. Для этого приложите прямую планку к верхней ветви ремня и нажмите примерно в центре ветви с силой 10…11 кгс, при этом прогиб ветви ремня должен быть в пределах 32 ± 5 мм. Отрегулировать натяжение ремня можно можно тремя винтами 20 из комплекта ЗИП, ввернув их в резьбовые отверстия неподвижного ведомого диска 15.
При использовании ремня 35х14х1120 прежде всего проверьте, что ремень не заклинивает между конусами регулятора на холостом ходу. Ремень должен опираться на вал шкива при наличии зазора между ремнем и конусами. Для увеличения этого зазора допускается установка регулировочных колец O40хO33х1 между упором и выступом вала.
6. Техническое обслуживание.

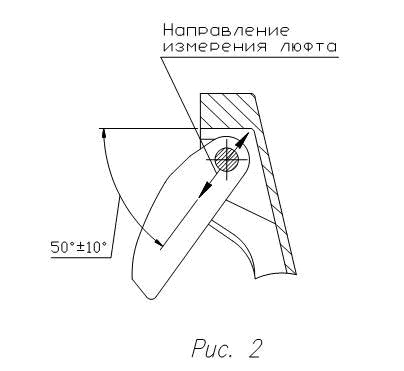

Через каждые 3000 км пробега смажьте вал под разрезной втулкой. Для смазки применяйте ЦИАТИМ-201 или Литол-24. Через каждые 6000 км проверьте состояние втулок на осях грузиков и состояние вкладышей 8. Износ втулок грузиков можно оценить по величине радиального люфта грузиков (см. рис. 2). Величина допустимого люфта не более 1 мм. Износ вкладышей можно оценить по величине зазора между вкладышами и направляющими ребрами подвижного конуса. Величина допустимого зазора не более 1,5 мм.Предупреждение!Разборка регулятора:
Для исключения наволакивания резины на вал прогревайте двигатель только на нейтрали.
При появлении налета резины на валу регулятора удалите этот налет ветошью, смоченной в бензине.
-
Снимите регулятор со снегохода
-
Закрепите неподвижный конус в шпинделе токарного станка или другим способом.
-
Вставьте деревянный брусок или дюралевый пруток между бобышками подвижного конуса и отверните конус вместе с упором и крышкой. Для облегчения отворачивания допускается произвести легкие удары в районе ребер конуса, по которым скользят вкладыши 8.
-
Отвинтите шесть болтов, крепящих крышку к подвижному конусу. При отворачивании двух последних болтов крышку необходимо придерживать, чтобы сжатая пружина не «выстрелила».
-
При разборке упора снимите только вкладыши, промойте оси и ролики в керосине и соберите упор с новыми вкладышами.
-
Соберите регулятор в обратной последовательности. Момент затяжки упора на валу 7…8 кг/м.
Предупреждение!Не допускайте попадания смазки на конусные поверхности дисков.
